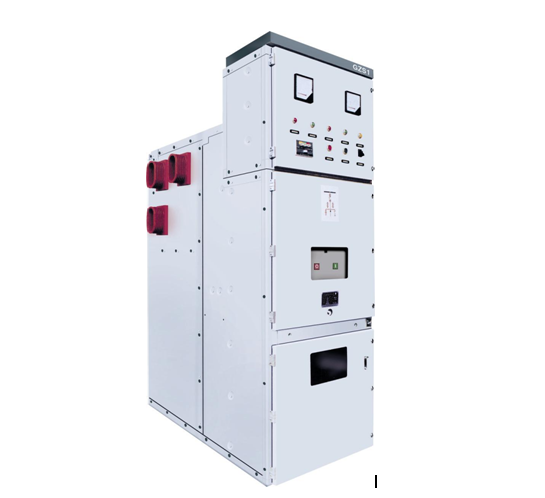

1. 可抽出式金屬鎧裝柜簡介

KYN28型戶內金屬鎧裝抽出式開關設備，系3～10千伏三相交流50HZ單母線及單母線分段系統的成套配電裝置。主要用于發電廠、中小型發電機送電、工礦企事業配電以及電業系統的二次變電所的受電、送電及大型高壓電動機起動等。KYN28的設計充分考慮了使用者三方面的要求：

Ø  可靠的供電連續性；

Ø  簡便的安裝，操作與維護；

Ø  運行人員的安全；

2. 適用標準

所有柜型均符合下列標準：

SYMBOL 110 f "Wingdings" s 11 h 高壓開關設備通用技術條件           IEC 60694 & GB 11022

SYMBOL 110 f "Wingdings" s 11 h 交流金屬封閉開關設備                    IEC 60298 & GB 3096

SYMBOL 110 f "Wingdings" s 11 h 高壓交流斷路器                       IEC 60056 & GB 1984

SYMBOL 110 f "Wingdings" s 11 h 外殼防護等級                         IEC 60529

SYMBOL 110 f "Wingdings" s 11 h 中國國家標準                         GB 3906

SYMBOL 110 f "Wingdings" s 11 h 電力行業標準                         DL 404

3. 使用環境條件

正常環境條件：

A 周圍空氣溫度    上限， +40℃

                  下限， -15℃

B  海拔：1000M

C  相對環境濕度： 日平均不大于95％，月平均不大于95％。

D  地震：  強度不超過8度

E  周圍空氣應不受腐蝕性或可燃氣體，水蒸汽等明顯污染。

F  無嚴重污穢及經常性的劇烈振動，嚴酷條件下嚴酷度設計滿足1類要求。

4. 結構特性

SYMBOL 110 f "Wingdings" s 11 h 開關柜的外殼和隔板為進口敷鋁鋅板。

SYMBOL 110 f "Wingdings" s 11 h 開關柜應具有可靠的“五防”功能。柜上有帶電顯示裝置。

SYMBOL 110 f "Wingdings" s 11 h 可移開的手車為中置式，同參數手車應具備完全的互換性。

SYMBOL 110 f "Wingdings" s 11 h 柜體分四個單獨的隔室，外殼防護等級為IP4X，各小室間和斷路器室門打開時防護等級為IP2X。

5. 技術參數:
